Manuel d'utilisation : KONECT Elite USB LINK

La KONECT Elite USB LINK est une carte de programmation polyvalente conçue pour configurer et mettre à jour les contrôleurs électroniques KONECT (ESC). Elle sert également d'interface de communication entre votre matériel et un ordinateur via le logiciel dédié Elite USB LINK.

1. Utilisation en mode autonome (sur le terrain)

Ce mode permet d'effectuer tous les réglages essentiels directement sur le terrain, sans avoir besoin d'un ordinateur.

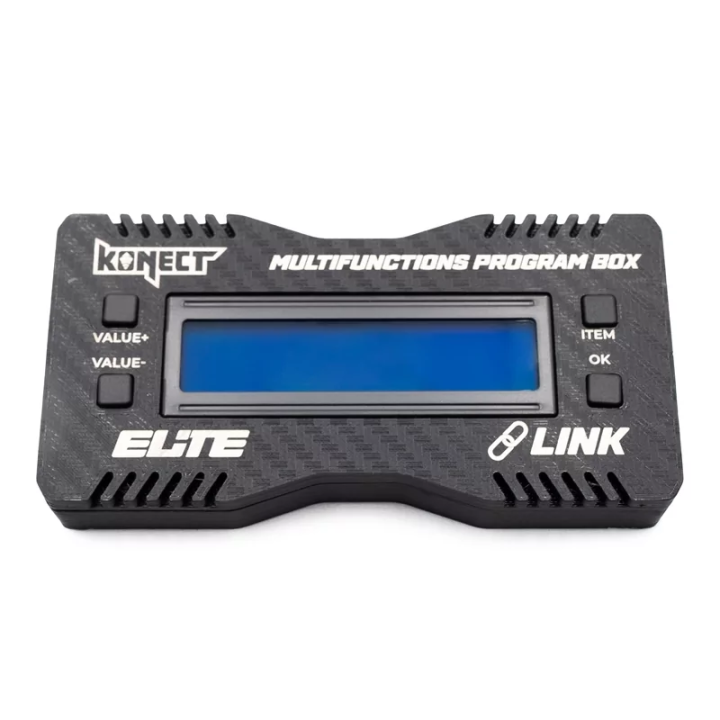

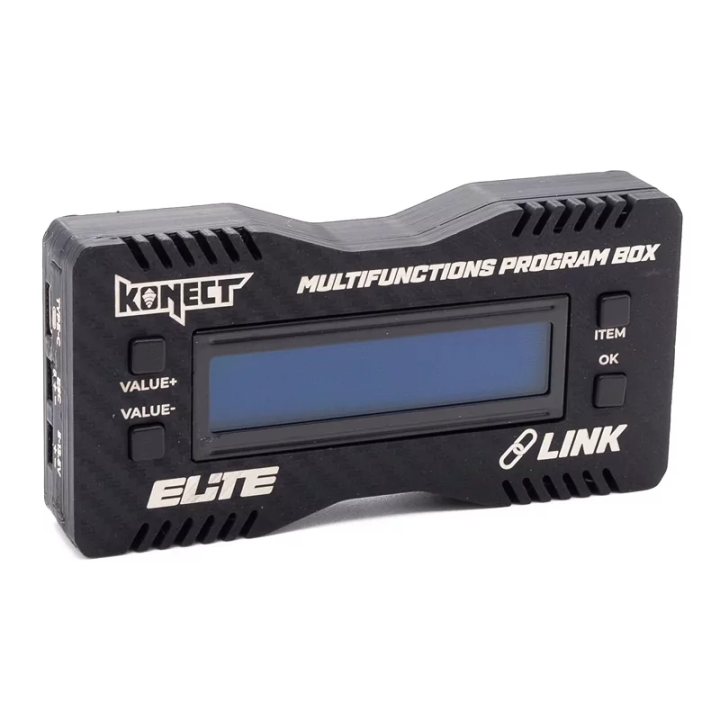

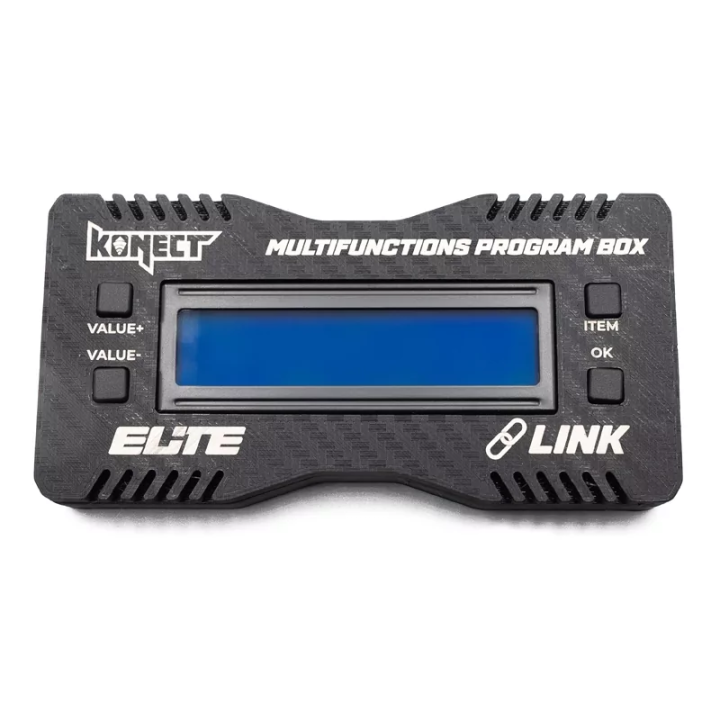

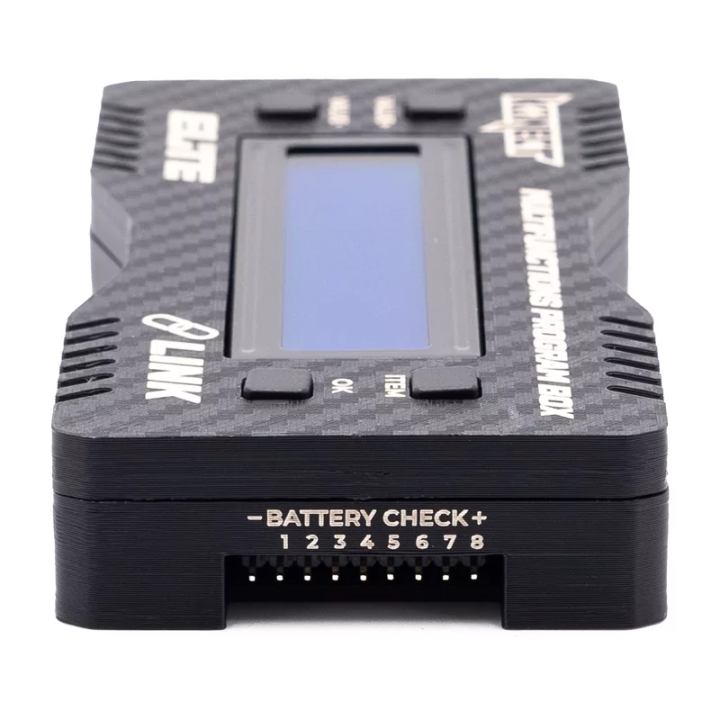

Interface physique (4 boutons)

• ITEM : Permet de parcourir les différents paramètres disponibles.

• VALUE + : Augmente la valeur du paramètre sélectionné.

• VALUE − : Diminue la valeur du paramètre sélectionné.

• OK : Valide la valeur sélectionnée et l’enregistre.

Principe de fonctionnement

1. Navigation : En appuyant sur ITEM, vous faites défiler les options une par une.

2. Modification : Une fois le paramètre choisi, utilisez VALUE + et VALUE − pour modifier sa valeur.

3. Validation : Appuyez sur OK pour confirmer et appliquer le réglage.

L'écran intégré affiche en temps réel :

• Le numéro du paramètre en cours.

• La valeur sélectionnée.

• La confirmation des changements appliqués.

2. Utilisation avec le logiciel Elite USB LINK (PC)

Dans ce mode, la carte sert de pont (interface USB) entre le matériel et le logiciel PC pour une configuration plus avancée.

Connexion au PC

1. Branchez la carte au PC via un câble USB.

2. Lancez le logiciel Elite USB LINK.

3. Sélectionnez le type de produit :

   • Pro Link : pour configurer la carte elle-même.

   • ESC : pour configurer un contrôleur.

4. Cliquez sur Ouvrir.

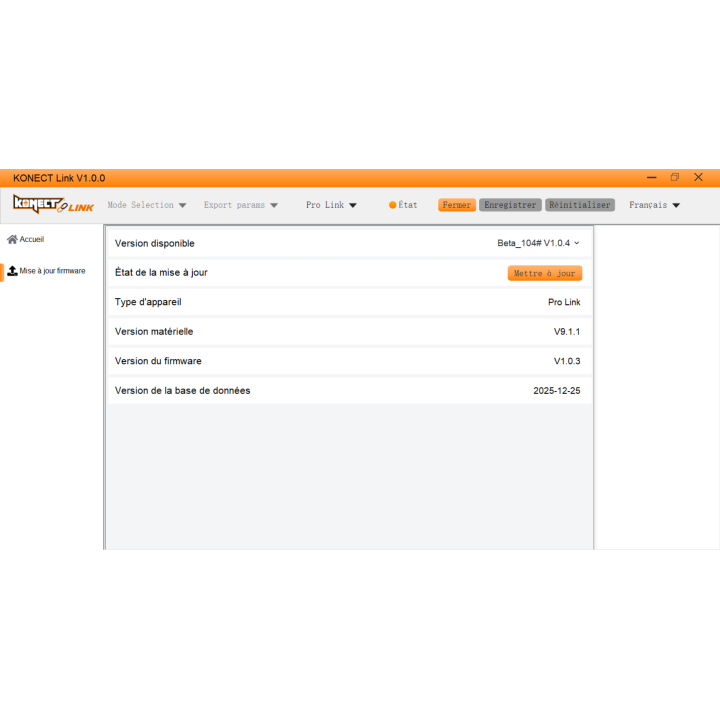

Mise à jour du firmware de la carte

• Branchez la carte seule en USB (aucune connexion à l'ESC n'est requise).

• Dans le logiciel, sélectionnez Pro Link > Ouvrir.

• Accédez au menu Mise à jour du firmware.

• Sélectionnez la version et cliquez sur Mettre à jour.

3. Configuration et mise à jour d'un ESC

Pour modifier les réglages fins ou mettre à jour le logiciel interne de votre contrôleur :

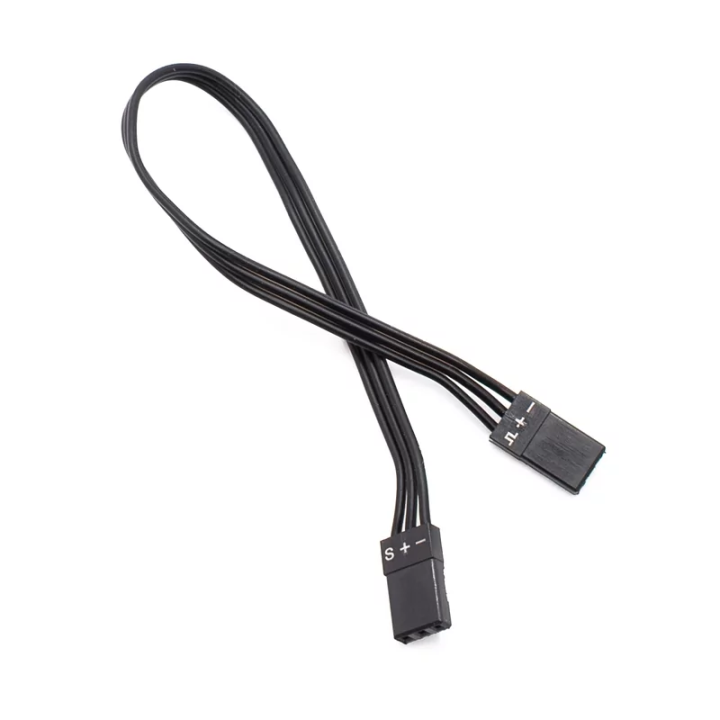

1. Branchement : Reliez l'ESC à la carte de programmation.

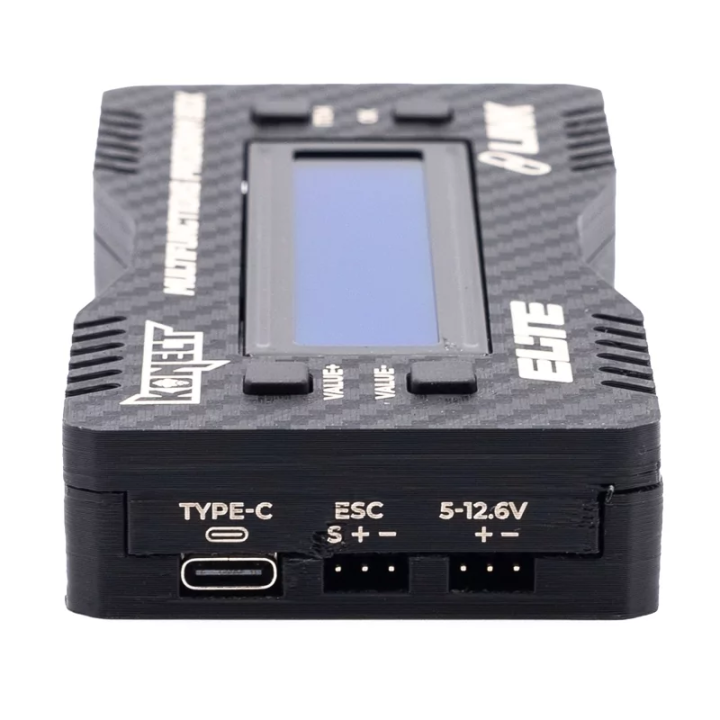

   ⚠️ IMPORTANT : Respectez impérativement les polarités S / + / −. Une inversion empêchera toute communication.

2. Liaison PC : Branchez la carte au PC en USB.

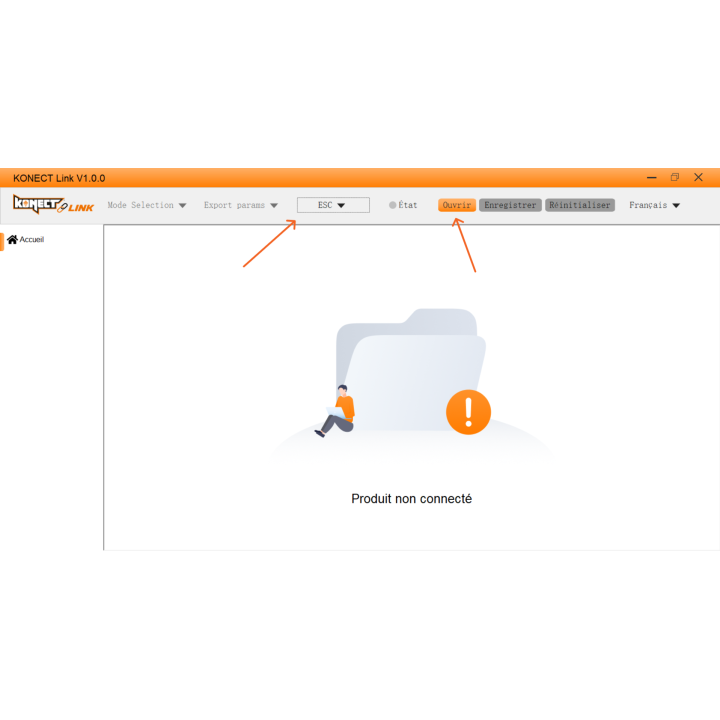

3. Logiciel : Sélectionnez ESC puis cliquez sur Ouvrir.

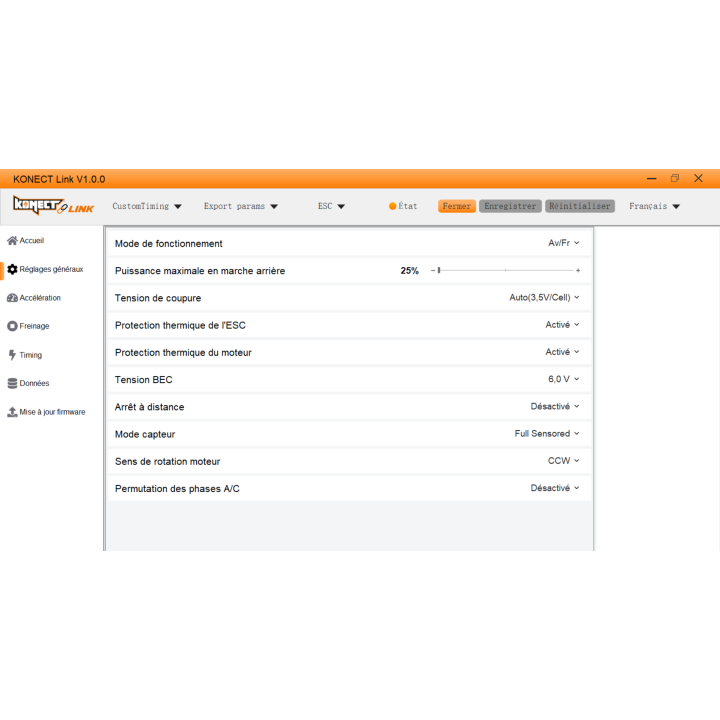

Actions possibles :

• Modifier et enregistrer les réglages de l'ESC.

• Mettre à jour le firmware de l'ESC.

• Importer/Exporter : Utilisez les boutons Export Params (génère un fichier .txt) et Import Params pour sauvegarder ou charger vos profils de réglages en un clic.

4. Correspondances et Aide

Le logiciel reprend exactement la logique de navigation de la carte physique :

• ITEM → Sélection d'une ligne ou d'un paramètre.

• VALUE + / − → Curseurs, boutons ou menus déroulants.

• OK → Validation et enregistrement.

Simulateur et aides avancées

Un simulateur du logiciel est disponible en bas de page pour :

• Découvrir l'interface sans matériel.

• Comprendre le rôle de chaque paramètre via des info-bulles et des descriptions détaillées.

• Explorer les menus en toute sécurité.

Télécharger le logiciel PC ici
